تفاصيل المنتج

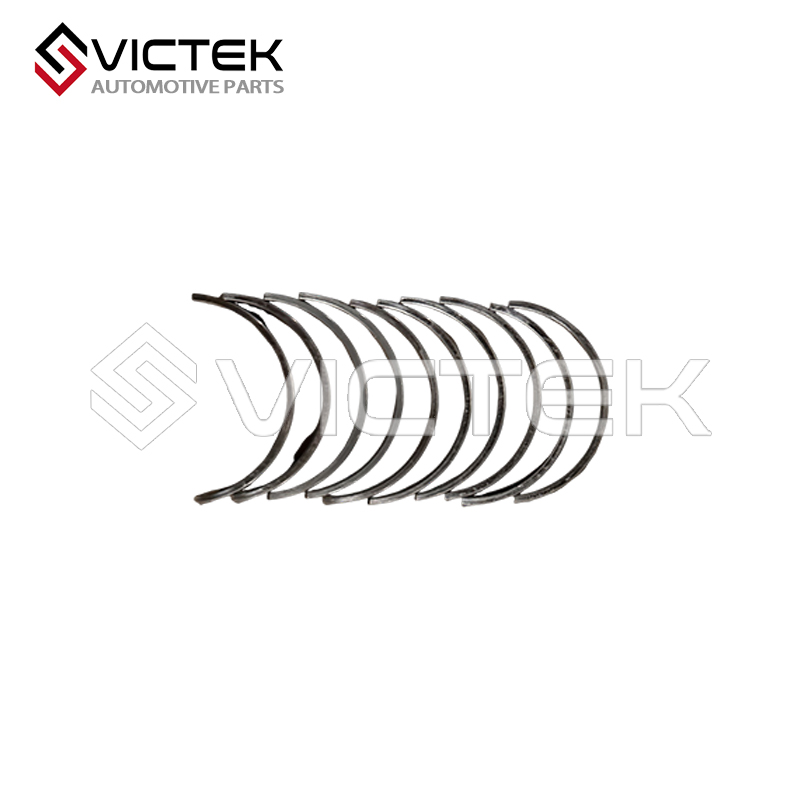

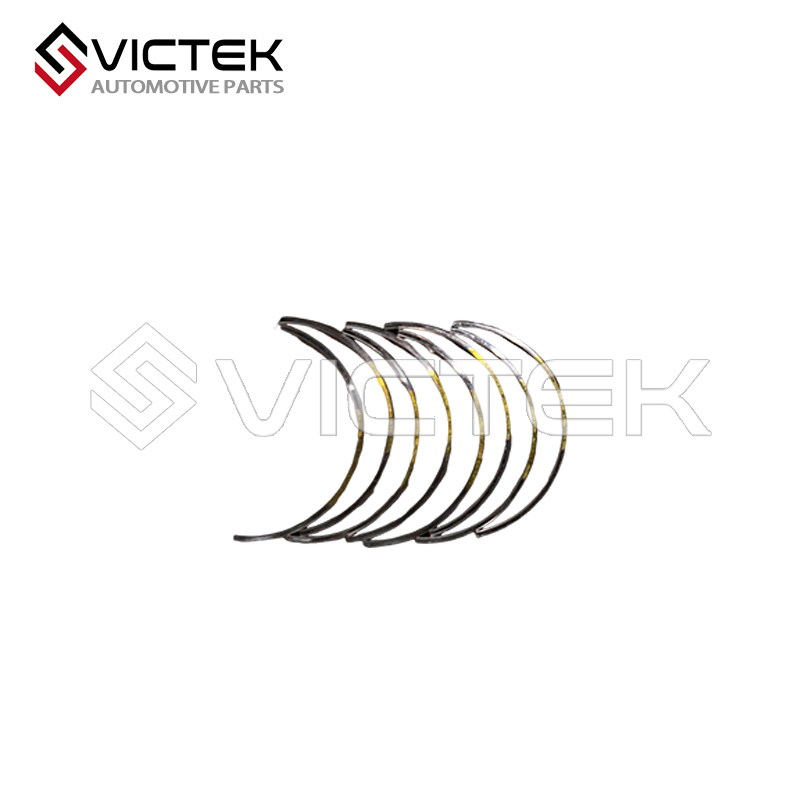

وصف احترافي شامل: محمل قضيب التوصيل Haima S5 (رقم القطعة 474Z-11-225A～7AT)
1. نظرة عامة أساسية وتحديد الموقع الوظيفي الرئيسي
محمل ذراع التوصيل 474Z-11-225A～7AT هو محمل أصلي من الشركة المصنعة للمعدات الأصلية (OEM)، تم تصميمه وإنتاجه حصريًا من قبل شركة هايما للسيارات المحدودة لسيارة هايما S5 الرياضية متعددة الاستخدامات المدمجة، وهو مصمم خصيصًا ليتناسب مع محرك سلسلة 474Z، الذي يُعدّ وحدة الطاقة الأساسية في هايما S5. وباعتباره مكونًا بالغ الأهمية لتقليل الاحتكاك وتحمل الأحمال في مجموعة عمود المرفق وذراع التوصيل في المحرك، يلعب محمل ذراع التوصيل 474Z-11-225A～7AT دورًا لا غنى عنه في ضمان التشغيل السلس والاستقرار الهيكلي وطول عمر محرك هايما S5. وعلى عكس مكونات المحرك العادية، تعمل محامل ذراع التوصيل في بيئة قاسية - حيث تتعرض لدرجات حرارة عالية وضغط عالٍ واحتكاك مستمر وأحمال ميكانيكية دورية - مما يجعل جودتها وأداءها حاسمين بشكل مباشر لموثوقية المحرك وسلامته.
تعتمد سيارة هايما S5، كسيارة رياضية متعددة الاستخدامات مدمجة تركز على الأداء الديناميكي والعملية اليومية، بشكل كبير على استقرار أداء محرك سلسلة 474Z، ويُعد محمل ذراع التوصيل 474Z-11-225A～7AT ضمانًا أساسيًا لهذا الاستقرار. يُركّب محمل ذراع التوصيل بين الطرف الكبير لذراع التوصيل ومحور عمود المرفق، ويعمل كمكون أساسي يربط الحركة الترددية للمكبس بالحركة الدورانية لعمود المرفق. تشمل وظائفه الرئيسية تقليل الاحتكاك بين ذراع التوصيل وعمود المرفق، ودعم الحمل الدوراني لعمود المرفق، وامتصاص وتوزيع قوى الصدمات الدورية المتولدة أثناء تشغيل المحرك، والحفاظ على الخلوص الدقيق المطلوب لتشغيل مجموعة عمود المرفق وذراع التوصيل بسلاسة. بدون محمل ذراع توصيل عالي الجودة، سيعاني المحرك من تآكل شديد، وضوضاء غير طبيعية، وارتفاع درجة الحرارة، وحتى أعطال كارثية مثل انحشار عمود المرفق أو كسر ذراع التوصيل.
يشير رقم القطعة 474Z-11-225A～7AT إلى سلسلة من الأحجام، مما يعني أن محمل ذراع التوصيل هذا متوفر بسبعة أحجام مختلفة (من 474Z-11-225A إلى 474Z-11-2257AT) لمراعاة الاختلافات الطفيفة في أبعاد محاور عمود المرفق ونهايات ذراع التوصيل في محرك Haima S5 474Z. يضمن هذا التصميم المتسلسل إمكانية مطابقة كل محرك Haima S5 مع محمل ذراع توصيل ذي حجم دقيق، مما يضمن التوافق الأمثل والأداء الأمثل. وباعتبارها قطعة أصلية من الشركة المصنعة، فإن سلسلة 474Z-11-225A～7AT تتوافق تمامًا مع معايير التصميم الأصلية لشركة Haima، ومواصفات المواد، ومتطلبات الأداء، مما يميزها عن البدائل الأقل جودة المتوفرة في السوق والتي غالبًا ما تفتقر إلى التحكم الدقيق في الحجم، والمواد عالية الجودة، واختبارات الجودة الصارمة. قد يؤدي تلف أو عدم تطابق محمل ذراع التوصيل إلى ظهور أعراض مثل طرق المحرك، وزيادة استهلاك الزيت، وانخفاض القدرة، والاهتزاز غير الطبيعي، وحتى تلف لا يمكن إصلاحه في عمود المرفق وذراع التوصيل، مما يستلزم إصلاحات مكلفة للمحرك. لذلك، يُعد محمل ذراع التوصيل الأصلي 474Z-11-225A～7AT قطعة غيار أساسية لمالكي سيارات هايما S5 وفنيي صيانة السيارات المحترفين الذين يولون أهمية قصوى لموثوقية المحرك وأدائه على المدى الطويل.
2. اختيار المواد الممتازة وعملية التصنيع الدقيقة
صُنعت محامل ذراع التوصيل 474Z-11-225A～7AT من مواد عالية الأداء، مُصنّعة خصيصًا للاستخدام في السيارات، تم اختيارها بعناية لتحمّل ظروف التشغيل القاسية لمحرك سلسلة 474Z في سيارة هايما S5. وقد أولى فريق الهندسة في هايما اهتمامًا بالغًا للمواد التي تُوازن بين مقاومة التآكل، وقدرة تحمل الأحمال، وتقليل الاحتكاك، والتوصيل الحراري - وهي مؤشرات أداء رئيسية لمحامل ذراع التوصيل. وتخضع عملية اختيار المواد لاختبارات وتحقق صارمة لضمان قدرة المحمل على تحمّل التشغيل المستمر في درجات حرارة عالية (تصل إلى 150 درجة مئوية) وضغوط عالية (تصل إلى 100 ميجا باسكال)، مع الحفاظ على أداء مستقر طوال فترة خدمة طويلة.
يعتمد محمل ذراع التوصيل 474Z-11-225A～7AT على بنية مركبة متعددة الطبقات، وهي المعيار الصناعي لمحامل ذراع التوصيل عالية الأداء في السيارات. تتكون الطبقة الأساسية من فولاذ منخفض الكربون عالي القوة (ST12 أو ما يعادله)، مما يوفر صلابة هيكلية ممتازة ومقاومة عالية للإجهاد، ويضمن قدرة المحمل على تحمل الأحمال الميكانيكية الدورية دون تشوه أو كسر. يتم دحرجة الطبقة الأساسية من الفولاذ منخفض الكربون بدقة لضمان سماكة موحدة (عادةً 1.5-2.0 مم) وسطح مستوٍ، مما يمهد الطريق لطبقات الطلاء اللاحقة. أما الطبقة الوسيطة فهي سبيكة من النحاس والرصاص (CuPb24Sn) بسماكة 0.3-0.5 مم، وتعمل كطبقة انتقالية بين الفولاذ الأساسي والطبقة السطحية، مما يعزز الالتصاق ويحسن قدرة تحمل الأحمال. تتميز سبيكة النحاس والرصاص بموصلية حرارية ممتازة، مما يساعد على تبديد الحرارة الناتجة عن الاحتكاك بين المحمل وعمود المرفق، ويمنع ارتفاع درجة الحرارة والتآكل المبكر.
تتكون الطبقة السطحية لمحمل ذراع التوصيل 474Z-11-225A～7AT من طبقة رقيقة من سبيكة الرصاص والقصدير والبزموت (PbSn10Bi) بسماكة تتراوح بين 0.03 و0.05 مم، يتم تطبيقها باستخدام عملية طلاء كهربائي متطورة. صُممت هذه الطبقة السطحية لتقليل الاحتكاك، وتحسين مقاومة التآكل، وتوفير خصائص ممتازة مضادة للالتصاق - وهو أمر بالغ الأهمية لمنع التصاق المحمل بعمود المرفق أثناء بدء التشغيل البارد أو نقص الزيت. تتميز سبيكة الرصاص والقصدير والبزموت بمعامل احتكاك منخفض (0.03-0.05)، مما يضمن التشغيل السلس حتى في ظل ظروف الأحمال العالية. بالإضافة إلى ذلك، تُعالج الطبقة السطحية بعملية تلميع دقيقة لتحقيق خشونة سطحية Ra ≤ 0.2 ميكرومتر، مما يقلل الاحتكاك والتآكل بشكل أكبر، ويُحسّن تكوين طبقة الزيت واحتفاظها بين المحمل وعمود المرفق.
تتبع عملية تصنيع محمل ذراع التوصيل 474Z-11-225A～7AT منهجية إنتاج صارمة حاصلة على شهادتي ISO 9001 و IATF 16949، بما يتوافق مع معايير الجودة العالمية لشركة هايما وممارسات تصنيع محامل السيارات الحديثة. تبدأ عملية الإنتاج بالدرفلة الدقيقة للطبقة الأساسية المصنوعة من الفولاذ منخفض الكربون، والتي يتم التحكم بها بواسطة أنظمة حاسوبية متطورة لضمان سماكة وسطح موحدين. بعد ذلك، تُنظف الطبقة الأساسية وتُزال منها الشحوم لإزالة أي ملوثات سطحية، مما يضمن التصاقًا قويًا لطبقات الطلاء اللاحقة. تُطبق الطبقة الوسيطة المصنوعة من سبيكة النحاس والرصاص باستخدام عملية التلبيد، والتي تتضمن تسخين السبيكة إلى درجة حرارة عالية (450-500 درجة مئوية) لربطها بإحكام بالفولاذ الأساسي. تضمن عملية التلبيد هذه أن تتمتع الطبقة الوسيطة بسماكة موحدة والتصاق ممتاز، مما يمنع انفصال الطبقات أثناء التشغيل.
بعد تطبيق الطبقة الوسيطة، تُرسَّب الطبقة السطحية باستخدام عملية الطلاء الكهربائي، التي تُضبط بدقة لضمان سُمك دقيق وتوزيع متجانس. تستخدم عملية الطلاء الكهربائي محلولًا إلكتروليتيًا عالي النقاء وتحكمًا دقيقًا في التيار للحصول على طبقة سطحية ناعمة ومتجانسة خالية من العيوب كالمسام أو الشقوق أو عدم انتظام السُمك. بعد الطلاء الكهربائي، يخضع المحمل لعملية تلميع دقيقة لتحسين جودة السطح وتقليل الاحتكاك. تتمثل الخطوة الأخيرة في عملية التصنيع في التشكيل الدقيق لأخاديد وفتحات الزيت في المحمل، المصممة لضمان تزييت مثالي للمحمل أثناء التشغيل. تُوضع أخاديد وفتحات الزيت بدقة للسماح لزيت المحرك بالتدفق بحرية بين المحمل وعمود المرفق، مُشكِّلةً طبقة زيت مستقرة تُقلل الاحتكاك وتُبدد الحرارة.
تخضع محامل قضبان التوصيل من سلسلة 474Z-11-225A～7AT لسلسلة من اختبارات مراقبة الجودة الصارمة قبل مغادرتها المصنع، لضمان استيفائها لمعايير الأداء الدقيقة لشركة هايما. تشمل هذه الاختبارات اختبار دقة الأبعاد، واختبار خشونة السطح، واختبار الالتصاق، واختبار مقاومة التآكل، واختبار قدرة تحمل الأحمال. يتحقق اختبار دقة الأبعاد من أن القطر الداخلي والخارجي للمحمل، بالإضافة إلى سمكه ودرجة حجمه، تقع ضمن نطاق التفاوت المسموح به (±0.003 مم)، مما يضمن تركيبه المثالي مع عمود المرفق وقضيب التوصيل لمحرك هايما S5 474Z. يضمن اختبار خشونة السطح أن الطبقة السطحية تفي بالحد المطلوب Ra ≤ 0.2 ميكرومتر، بينما يتحقق اختبار الالتصاق من عدم انفصال طبقات الطلاء تحت الضغط الميكانيكي. يحاكي اختبار مقاومة التآكل التشغيل طويل الأمد في ظل ظروف الأحمال العالية، مما يضمن حفاظ المحمل على أداء مستقر مع الحد الأدنى من التآكل. يُثبت اختبار قدرة تحمل الأحمال أن المحمل قادر على تحمل أقصى حمل دوري يولده المحرك دون تشوه أو تلف. ولا يُسمح بمغادرة المصنع إلا للمحامل التي تجتاز جميع هذه الاختبارات، مما يضمن أداءً موثوقًا وعمرًا تشغيليًا طويلًا لسلسلة 474Z-11-225A～7AT في دراجة هايما S5.
3. التكوين الهيكلي وميزات التصميم الرئيسية
يتميز محمل ذراع التوصيل 474Z-11-225A～7AT بتصميم هيكلي دقيق، مصمم خصيصًا لتلبية متطلبات محرك سلسلة 474Z في سيارة Haima S5. تم تحسين التركيب الهيكلي للمحمل لتوفير تقليل احتكاك فائق، وقدرة تحمل عالية، وأداء تزييت ممتاز، مع ميزات تصميم رئيسية تعالج التحديات الفريدة لتشغيل محمل ذراع التوصيل في محركات السيارات. على عكس محامل ما بعد البيع العامة، التي غالبًا ما تتميز بتصميم بسيط مع ملاءمة ضعيفة وأداء غير كافٍ، تتضمن سلسلة 474Z-11-225A～7AT العديد من الميزات المتخصصة لضمان أداء ثابت وموثوقية ومتانة عالية.
من أبرز ميزات تصميم محمل ذراع التوصيل 474Z-11-225A～7AT تصميمه المنفصل، الذي يتألف من غلافين نصف دائريين (علوي وسفلي) مُركّبين حول محور عمود المرفق. يتيح هذا التصميم المنفصل سهولة التركيب والاستبدال، حيث يُمكن تركيب المحمل بفصل الطرف الكبير لذراع التوصيل، ووضع غلافي المحمل في الذراع والغطاء، ثم إعادة تركيب ذراع التوصيل. تم تشكيل سطح الفصل بين غلافي المحمل بدقة عالية لضمان إحكام التركيب، ومنع تسرب الزيت، وضمان توزيع متساوٍ للحمل. إضافةً إلى ذلك، تم شطف حواف سطح الفصل لمنع الحواف الحادة من إتلاف محور عمود المرفق أو الطرف الكبير لذراع التوصيل أثناء التركيب.
من أبرز ميزات تصميم سلسلة 474Z-11-225A～7AT تصميمها الدقيق لأخاديد الزيت. فالسطح الداخلي لكل غلاف محمل مزود بأخدود زيت محيطي وفتحات زيت محورية، موضوعة استراتيجياً لضمان تزييت مثالي. يمتد أخدود الزيت المحيطي على طول المحيط الداخلي للمحمل، مما يسمح بتوزيع زيت المحرك بالتساوي على سطح المحمل، مكوناً طبقة زيت مستقرة تقلل الاحتكاك والتآكل. تربط فتحات الزيت المحورية أخدود الزيت المحيطي بممر زيت ذراع التوصيل، مما يضمن إمداداً مستمراً بزيت المحرك إلى المحمل. يُعد تصميم أخدود الزيت هذا بالغ الأهمية لمنع نقص الزيت، الذي قد يؤدي إلى ارتفاع درجة الحرارة، والتوقف المفاجئ، وتلف المحمل قبل الأوان. تم تصنيع أخدود الزيت وفتحات الزيت بدقة عالية لضمان تدفق سلس للزيت وأقل مقاومة ممكنة، مما يعزز أداء التزييت بشكل أكبر.
يتميز محمل ذراع التوصيل 474Z-11-225A～7AT بنظام تصنيف دقيق للأحجام، ينعكس في لاحقة رقم القطعة (A～7AT). صُمم هذا النظام لاستيعاب الاختلافات الطفيفة في أبعاد محاور عمود المرفق ونهايات ذراع التوصيل الكبيرة لمحرك Haima S5 474Z، والتي قد تحدث أثناء التصنيع. تتراوح أحجام المحامل من قياسي (A) إلى كبير الحجم (7AT)، ويختلف كل حجم بمقدار بسيط (عادةً 0.025 مم) في القطر الداخلي. يضمن هذا مطابقة كل محرك مع محمل بالحجم المناسب تمامًا، مما يضمن خلوصًا مثاليًا بين المحمل وعمود المرفق. يُعد الخلوص الصحيح (عادةً 0.02-0.05 مم) بالغ الأهمية لتكوين طبقة الزيت، حيث أن الخلوص الصغير جدًا قد يُعيق تدفق الزيت ويسبب ارتفاع درجة الحرارة، بينما الخلوص الكبير جدًا قد يؤدي إلى ضوضاء غير طبيعية واهتزازات وزيادة في التآكل.
لتعزيز مقاومة التآكل ومقاومة الالتصاق، تُعالج الطبقة السطحية لمحمل ذراع التوصيل 474Z-11-225A～7AT بطبقة خاصة مضادة للاحتكاك. تُطبّق هذه الطبقة على السطح الداخلي لغلاف المحمل، مما يُقلل معامل الاحتكاك ويُحسّن قدرة المحمل على تحمّل درجات الحرارة العالية والأحمال الثقيلة. كما تُساعد هذه الطبقة على منع التصاق المحمل بعمود المرفق أثناء بدء التشغيل البارد، عندما تكون لزوجة زيت المحرك عالية والتشحيم محدودًا. إضافةً إلى ذلك، صُممت الطبقة السطحية لتكون ذاتية التشحيم في حالة نقص الزيت المؤقت، مما يُوفر طبقة حماية إضافية ضد التلف المبكر.
صُمم محمل ذراع التوصيل 474Z-11-225A～7AT بحافة داخلية مشطوفة، مما يُساعد على توجيه زيت المحرك إلى داخل المحمل ويمنع تلف محور عمود المرفق. تُقلل الحافة المشطوفة من تركيز الإجهاد عند القطر الداخلي للمحمل، مما يمنع التشققات والتشوه تحت ظروف الأحمال العالية. بالإضافة إلى ذلك، صُممت أغلفة المحمل بانحراف طفيف، مما يُساعد على تحسين تكوين طبقة الزيت وتقليل الاحتكاك أثناء تشغيل المحرك. يضمن هذا الانحراف الحفاظ على التلامس الأمثل بين المحمل ومحور عمود المرفق، حتى في ظل الأحمال والسرعات المتغيرة.
