تفاصيل المنتج
1. نظرة عامة أساسية وتحديد الوظائف الأساسية

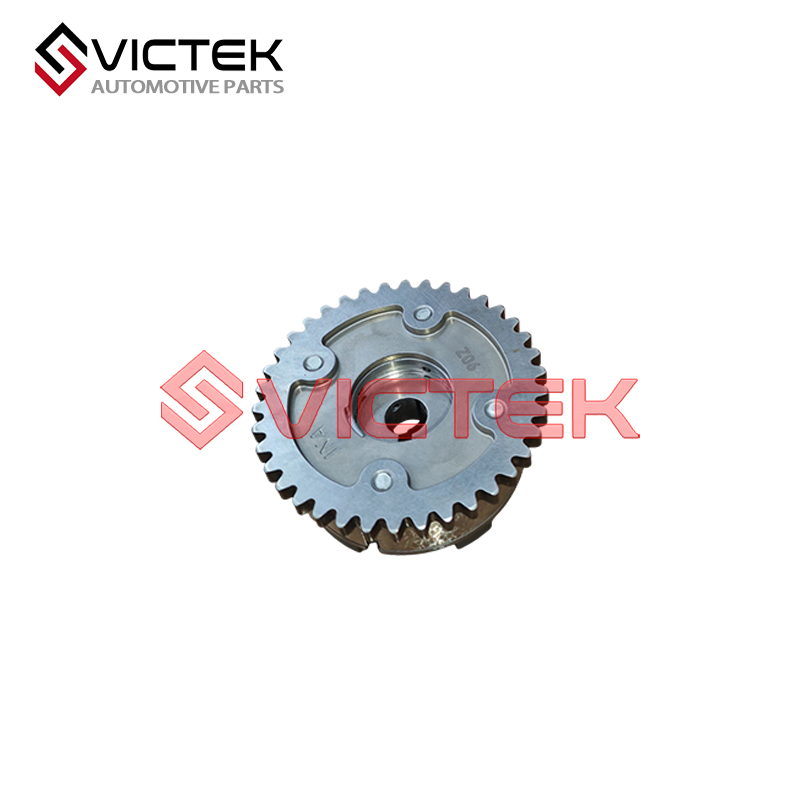

مغير طور العادم H150061300، المعروف أيضًا باسم مغير طور توقيت الصمام المتغير للعادم أو ضابط عمود كامات العادم، هو مكون أصلي من المصنع مصمم ومصنع حصريًا لسلسلة سيارات الدفع الرباعي المدمجة شانجان CS35. مطابق للرمز الرسمي للمصنع 1006040-B01، يعمل هذا المكون الدقيق للمحرك كعنصر تنفيذي أساسي في نظام توقيت الصمام المتغير للمحرك، معاير خصيصًا لمجموعة نقل الحركة التقليدية ذات السحب الطبيعي المثبتة في موديلات شانجان CS35 من الجيل المبكر المنتجة بين عامي 2012 و2018. يُثبت هذا المغير مباشرة على نهاية عمود كامات العادم للمحرك، ويعمل في الوقت الفعلي بالتنسيق مع وحدة التحكم في المحرك وصمام التحكم في الزيت لضبط توقيت فتح وإغلاق صمامات العادم ديناميكيًا وفقًا لظروف تشغيل المحرك المختلفة، بما في ذلك سرعة التباطؤ، والقيادة بسرعات منخفضة، والتسارع تحت الأحمال العالية، والقيادة بسرعات عالية.
على عكس هياكل توقيت عمود الكامات الثابتة، يعمل مُغير طور العادم H150061300 على حل اختناقات الأداء في المحركات التقليدية ذات إعدادات توقيت الصمامات الصلبة. عند سرعة التباطؤ وسرعات المحرك المنخفضة، يؤخر إغلاق صمام العادم لتثبيت عملية التباطؤ، وتقليل اهتزاز المحرك، وخفض استهلاك الوقود. أثناء التشغيل عالي السرعة وتحت الأحمال الثقيلة، يُقدم توقيت صمام العادم لتسريع طرد غازات العادم، وتقليل الغازات العادمة المتبقية داخل غرفة الاحتراق، وتحسين كفاءة السحب والعادم، وتعزيز خرج طاقة المحرك وكفاءة الاحتراق بشكل فعال. وفي الوقت نفسه، يعمل الضبط الدقيق لتوقيت صمام العادم على تحسين نسبة خليط الهواء والوقود في المحرك، وتقليل الاحتراق غير الكامل، وخفض انبعاثات العادم الضارة، مع الامتثال الكامل لمعايير الانبعاثات الأوروبية 4 ومعايير انبعاثات السيارات المحلية لطرازات شانجان CS35 المتوافقة. هذا الجزء هو مُغير طور مخصص لجانب العادم، ويتم تمييزه بدقة عن مُغير طور السحب (H150060300)، مع معايير هيكلية ومنطق تحكم غير قابلة للتبديل.
كمكوّن أصلي خاص بموديل تشانجان، يتبع مغير الطور H150061300 بدقة مواصفات التصميم الأصلية لشركة تشانجان وأنظمة إدارة الجودة العالمية بما في ذلك ISO 9001 وIATF 16949. تمت معايرة جميع التفاوتات البعدية ومعلمات مطابقة دائرة الزيت ودقة أسنان التروس بدقة لمحرك تشانجان CS35 سعة 1.6 لتر الذي يعمل بسحب الهواء الطبيعي. وهو غير متوافق مع موديلات تشانجان الأخرى مثل إيدو أو UNI-T أو متغيرات السعة الأخرى لسلسلة CS35، ولا يمكنه استبدال مغيرات الطور VVT المعدلة أو ما بعد البيع. غالبًا ما تسبب قطع الغيار الرديئة ضوضاء غير طبيعية في المحرك، وسرعة تباطؤ غير مستقرة، وضعف في تسارع القوة، وزيادة في استهلاك الوقود، بينما يضمن مغير الطور الأصلي H150061300 تشغيلًا مستقرًا طويل الأمد وأداءً ثابتًا للمحرك طوال عمره الافتراضي.
2. اختيار المواد ومعايير التصنيع
يستخدم مغير طور العادم H150061300 مواد معدنية عالية الجودة من فئة السيارات وتقنيات معالجة صناعية دقيقة للتكيف مع بيئة التشغيل القاسية داخل حجرة المحرك، والتي تتميز بارتفاع درجة الحرارة والضغط العالي والاحتكاك عالي التردد. يتم تشكيل جسم التروس الخارجي ومجموعة الدوار الرئيسية من سبائك فولاذية هيكلية عالية الجودة، والتي تتميز بقوة شد ممتازة، ومقاومة للتآكل، ومقاومة للتشوه عند درجات الحرارة العالية. بعد المعالجة الحرارية الشاملة بالتبريد والتلطيف، تصل صلابة المادة إلى المستوى الميكانيكي القياسي للسيارات، مما يقاوم بشكل فعال الاحتكاك الناتج عن الصدمات طويلة الأمد من دوران عمود الكامات عالي السرعة، ويتجنب تآكل أسنان التروس أو تشوهها أو فشل القفز على الأسنان.
تستخدم غرفة الضبط الهيدروليكي الداخلي وهيكل مانع التسرب الزيتي مواد عالية الدقة من الدرجة الجوية وحلقات معدنية مقاومة للتآكل، مما يحافظ على أداء مانع تسرب مستقر تحت تغيرات درجات الحرارة القصوى من -30 درجة مئوية إلى 150 درجة مئوية وتأثير طويل الأمد لدورة زيت المحرك عالية الضغط. يمنع هذا التصميم بشكل فعال تسرب الزيت الداخلي، وفقدان الضغط، وفشل نظام VVT الناتج عن ضعف الختم. تستخدم أسنان التروس تقنية الطحن الدقيق الميكروني، مع هيكل قياسي مكون من 36 سنًا مخصص لعمود كامات العادم في CS35، مما يضمن عدم وجود انحراف في دقة التعشيق وخلوص الدوران مع سلسلة التوقيت.
تطبق عملية الإنتاج بأكملها إجراءات تجميع آلية صارمة وفحص جودة. يخضع كل مغير طور نهائي لاختبار مقاومة الضغط الهيدروليكي، واختبار التعب الناتج عن الدوران عالي السرعة، واختبار الإحكام، والفحص الكامل للأبعاد للتخلص من المنتجات المعيبة ذات التوصيل غير المؤهل لدائرة الزيت، أو الخلوص الزائد في الدوران، أو ضعف الختم. من خلال اختبار مقاومة التآكل بالرش الملحي والتحقق من المتانة طويلة الدورة، يحقق مغير الطور الأصلي H150061300 مقاومة ممتازة للتآكل والتعب، مع عمر خدمة طبيعي يزيد عن 100,000 كيلومتر، متجاوزًا بكثير مستوى متانة مغيرات الطور المصبوبة العادية في السوق الثانوي.
3. التركيب الهيكلي ومبدأ العمل
يتميز مُغير طور العادم H150061300 بهيكل تعديل VVT هيدروليكي ناضج وموثوق، ويتكون بشكل أساسي من ثلاثة أجزاء أساسية: ترس التوقيت الخارجي، مجموعة الدوار الهيدروليكي الداخلي، وآلية الختم والقفل الدقيقة. يتشابك الترس الخارجي مع سلسلة توقيت المحرك لاستقبال طاقة العمود المرفقي ويدفع عمود كامات العادم للدوران بشكل متزامن. يتم توصيل الدوار الداخلي وتثبيته مع عمود كامات العادم، وتقوم غرفة الزيت الهيدروليكية المستقلة داخل المُغير بتقسيم مسار الزيت إلى تجاويف تقدم وتأخير، يتم التحكم فيها بواسطة صمام التحكم في زيت المحرك.
أثناء تشغيل المحرك، تقوم وحدة التحكم الإلكترونية (ECU) بجمع بيانات في الوقت الفعلي مثل سرعة المحرك، وفتحة الخانق، ودرجة حرارة سائل التبريد، وترسل إشارات تحكم إلى صمام التحكم الزيتي لنظام توقيت الصمامات المتغير (VVT) لضبط اتجاه تدفق وضغط زيت المحرك الداخل إلى التجويف الداخلي لمغير الطور. عندما يدخل زيت المحرك عالي الضغط إلى تجويف التقديم، فإنه يدفع الدوار للدوران نسبيًا بالنسبة للترس الخارجي، مما يقدم توقيت فتح صمام العادم؛ وعندما يدخل الزيت إلى تجويف التأخير، فإنه يؤخر وقت إغلاق صمام العادم. عند بدء تشغيل المحرك أو تشغيله في وضع التباطؤ، يقوم دبوس القفل الميكانيكي المدمج تلقائيًا بقفل الدوار والترس في حالة ثابتة، مما يمنع انحراف التوقيت ويضمن استقرار التشغيل البارد والتشغيل في وضع التباطؤ.
بالمقارنة مع منتجات مغيرات الطور العادية، تم تحسين H150061300 لخصائص تصريف غاز العادم لمحرك CS35. تمت معايرة تدفق دائرة الزيت الداخلية ونطاق زاوية دوران الدوار بدقة لتتناسب مع حجم سحب الهواء والعادم لمحرك 1.6 لتر، مما يحقق تعديلاً أكثر حساسية ودقة لتوقيت الصمامات. يعمل هيكل القفل المحسّن على حل المشكلات الشائعة المتمثلة في ارتخاء القفل والضوضاء غير الطبيعية لمغيرات الطور القديمة، مما يحسن بشكل كبير سلاسة تشغيل المحرك.
