تفاصيل المنتج
1. نظرة عامة أساسية وتحديد الوظائف الأساسية

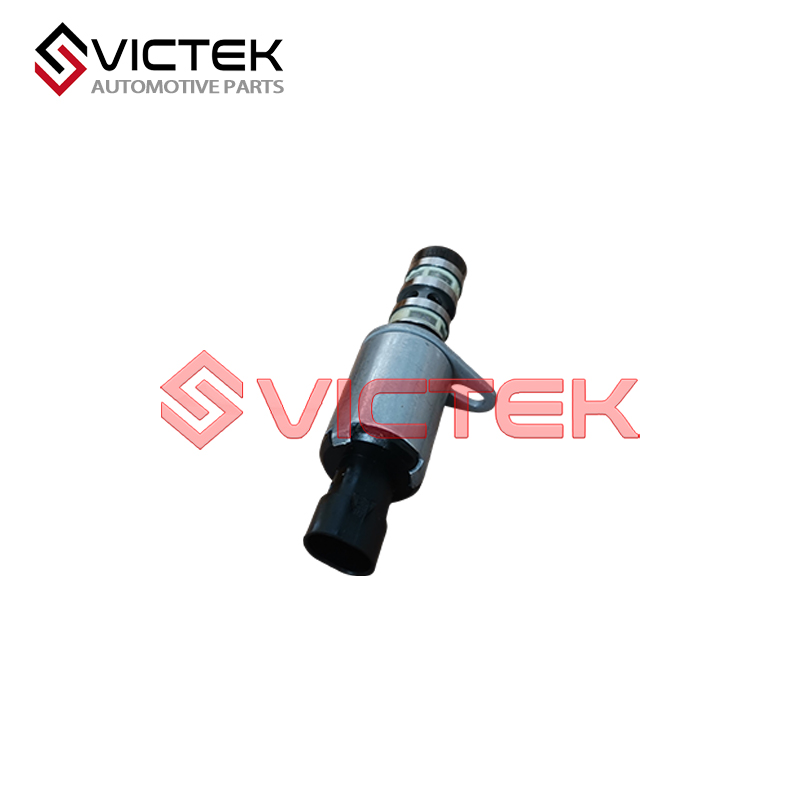

صمام OCV 1006300GH030، المعرّف بالكامل باسم صمام التحكم في الزيت، هو مكون دقيق أصلي من المصنع (OEM) تم تطويره ومطابقته حصريًا لسلسلة شاحنات البيك أب جاك T8. يعمل هذا الصمام كوحدة التحكم الأساسية لنظام توقيت الصمامات المتغير (VVT) للمحرك، حيث يعمل كمفتاح تحكم هيدروليكي بين نظام تزييت المحرك ومجموعة مشغل VVT. يتم تركيبه على رأس أسطوانات محرك البنزين لجاك T8، ويتحكم بدقة في اتجاه وضغط ومعدل تدفق زيت المحرك عالي الضغط الذي يتم توصيله إلى مشغلات VVT للسحب والعادم. كجسر رئيسي يربط المكونات الميكانيكية للتوقيت ونظام التحكم الإلكتروني للمركبة، يتلقى صمام OCV إشارات تعديل في الوقت الفعلي من وحدة التحكم في المحرك (ECU) لتكييف معلمات توقيت الصمامات في ظروف القيادة المتنوعة، بما في ذلك التشغيل البارد، والتشغيل في وضع الخمول، والقيادة بسرعة منخفضة، والتسلق بحمل عالٍ، والقيادة بسرعة عالية.
على عكس صمامات الزيت الثابتة التقليدية، يتميز صمام OCV 1006300GH030 بقدرة تنظيم ديناميكي لضغط الزيت النسبي. يحل العيوب المتأصلة في المحركات التقليدية ذات التوقيت الثابت للصمامات، مثل عزم الدوران غير الكافي عند السرعات المنخفضة، وضعف إطلاق الطاقة عند السرعات العالية، وعدم استقرار الاحتراق في وضع التباطؤ. أثناء التشغيل في وضع التباطؤ والسرعات المنخفضة، يوزع الصمام ضغط زيت المحرك بدقة لتأخير توقيت الصمامات، وتثبيت سرعة تباطؤ المحرك، وتقليل الاهتزاز، وخفض استهلاك الوقود. أثناء التسارع والقيادة تحت الأحمال الثقيلة، يقوم بتحويل دائرة الزيت بسرعة لتقديم توقيت الصمامات، وتسريع دورة السحب والعادم، وتحسين كفاءة الاحتراق، وتعزيز أداء إخراج الطاقة لشاحنة JAC T8. في الوقت نفسه، يعمل الضبط الدقيق لـ VVT على تحسين مطابقة نسبة الهواء إلى الوقود، وتقليل هدر الاحتراق غير الكامل، وتقليل انبعاثات العادم بشكل فعال، مما يمكن محرك JAC T8 من تلبية معايير الانبعاثات الوطنية والدولية للمركبات التجارية الخفيفة.
رقم القطعة 1006300GH030 هو رمز نموذج حصري مخصص لسيارة جاك T8، ولا يمكن استبداله بصمامات OCV الخاصة بموديلات جاك الأخرى مثل سلسلة Refine أو غيرها من أنواع البيك أب. تم إنتاجه وفقًا لمعايير التصميم الأصلية لمصنع جاك بدقة، وأنظمة إدارة الجودة للسيارات ISO 9001 وIATF 16949، حيث يتم معايرة كل بُعد، وعتبة استجابة الملف اللولبي، ومواصفات تدفق ممر الزيت خصيصًا لمجموعة نقل الحركة سعة 2.0 لتر في جاك T8. مقارنة بصمامات OCV الرديئة من السوق الثانوي التي تعاني من تأخر الاستجابة، وعدم دقة التحكم في ضغط الزيت، وسهولة انسداد رواسب الكربون، يحافظ صمام 1006300GH03 الأصلي على دقة تحكم مستقرة طويلة المدى، متجنبًا بفعالية أعطال المحرك الشائعة مثل إضاءة رموز الأعطال، وانخفاض القوة، وعدم استقرار التباطؤ الناتجة عن عدم تطابق الصمام.
2. اختيار المواد ومعايير التصنيع
صمام OCV 1006300GH030 مصنوع من مواد عالية الدقة وفقًا لمعايير السيارات العالية ليتكيف مع بيئة العمل القاسية داخل رأس أسطوانة المحرك، بما في ذلك درجات الحرارة العالية طويلة الأمد حتى 150 درجة مئوية، وتأثير ضغط الزيت العالي، والتبديل الكهرومغناطيسي المتكرر، وتآكل الزيت المعقد. غلاف جسم الصمام مصنوع من سبائك الألومنيوم المطاوع عالية القوة، والتي تتميز بخفة الوزن، والتوصيل الحراري الممتاز، والصلابة الهيكلية. إنه يقاوم بشكل فعال التشوه الحراري الناتج عن تشغيل المحرك بدرجات حرارة عالية لفترات طويلة ويتجنب مشاكل انحشار جسم الصمام أو تسرب الزيت بسبب التشوه الهيكلي. قلب الصمام الداخلي وصمام الانزلاق مصنوعان من سبائك الفولاذ المقاوم للصدأ عالية الصلابة مع معالجة طحن فائقة الدقة، مما يحقق معامل احتكاك فائق الانخفاض ومقاومة ممتازة للتآكل لضمان التبديل الترددي المتكرر دون تآكل أو فشل.
الملف الكهرومغناطيسي الداخلي يستخدم سلك نحاسي مطلي بالمينا مقاوم لدرجات الحرارة العالية بدرجة مقاومة فائقة تصل إلى 180 درجة مئوية، مما يمكنه من الحفاظ على كفاءة الحث الكهرومغناطيسي المستقرة تحت ظروف العمل المستمرة ذات درجات الحرارة العالية دون التعرض للشيخوخة أو إزالة المغناطيسية أو فشل الدائرة القصيرة. تستخدم مكونات الختم حشوات مركبة من المطاط الفلوري المستوردة، والتي تتمتع بمقاومة ممتازة للزيت والتآكل والشيخوخة. تمنع هذه الملحقات الختمية بشكل فعال تسرب زيت المحرك عالي الضغط ودخول الغبار الخارجي إلى جسم الصمام، مما يضمن إحكام واستقرار دائرة الزيت الداخلية. المرشح المثبت عند مدخل الزيت مصنوع من شبكة سلكية من الفولاذ المقاوم للصدأ عالية الكثافة، والتي يمكنها تصفية الشوائب الدقيقة ورواسب الكربون والحطام المعدني في زيت المحرك بشكل فعال لمنع انسداد ممر الزيت الدقيق وخلوص قلب الصمام بالجسيمات الدقيقة.
جميع عمليات إنتاج صمام OCV 1006300GH030 تعتمد التجميع الدقيق الآلي بالكامل وإجراءات فحص الجودة الصارمة متعددة المراحل. تخضع المنتجات النهائية لاختبارات مهنية تشمل اختبار حساسية الاستجابة الكهرومغناطيسية، واختبار تنظيم ضغط الزيت على النطاق الكامل، واختبار تقادم الدورة الحرارية العالية والمنخفضة، واختبار الإحكام، واختبار التبديل طويل الدورة للتعب. تجتاز كل دفعة من المنتجات التحقق من مقاومة التآكل برذاذ الملح واختبار التشغيل المحاكي على منصة المحرك لضمان سرعة استجابة ثابتة وتحكم دقيق في ضغط الزيت ضمن نطاق سرعة المحرك الكامل. يحقق صمام OCV الأصلي عمر خدمة يزيد عن 120,000 كيلومتر في ظل ظروف الصيانة العادية للمركبة، وهو متفوق بكثير على قطع الغيار البديلة العادية من حيث المتانة واستقرار العمل.
3. التركيب الهيكلي ومبدأ العمل
يتبنى صمام OCV 1006300GH030 هيكل تحكم هيدروليكي كهرومغناطيسي متكامل وموثوق، ويتكون بشكل أساسي من أربعة مكونات أساسية: مجموعة الملف الكهرومغناطيسي، قلب الصمام المنزلق الدقيق، غلاف مجرى الزيت ثنائي الاتجاه، ومجموعة ختم مرشح عالي الكثافة. الهيكل العام مضغوط ومتكامل للغاية، ويتطابق تمامًا مع مساحة التركيب وتخطيط مجرى الزيت في رأس أسطوانة محرك JAC T8. يتصل طرف مدخل الزيت بمجرى الزيت الرئيسي للمحرك، بينما يتوافق طرفا مخرج الزيت مع تجاويف الزيت المتقدمة والمتأخرة لموزع VVT على التوالي، مما يشكل نظام تحكم هيدروليكي مغلقًا كاملاً مع الموزع ووحدة التحكم الإلكترونية في المحرك.
يعتمد مبدأ العمل على التحكم في إشارة تعديل عرض النبضة (PWM) من وحدة التحكم الإلكترونية (ECU). بعد بدء تشغيل محرك السيارة، تقوم وحدة التحكم الإلكترونية بجمع بيانات التشغيل في الوقت الفعلي بما في ذلك سرعة المحرك، وفتحة الخانق، ودرجة حرارة سائل التبريد، وحالة الحمل، وتُخرج إشارات PWM دقيقة للتحكم في تردد التشغيل والإيقاف وقوة شفط الملف الكهرومغناطيسي لصمام OCV. عند تغذية الملف بالتيار، تقوم القوة الكهرومغناطيسية بدفع الصمام المنزلق الداخلي للإزاحة، مما يغير اتجاه مسار الزيت ويضبط ضغط الزيت الداخل إلى مُغير توقيت الصمامات المتغير (VVT). من خلال تغيير نسبة ضغط الزيت في حجرة التقديم وحجرة التأخير، يتحكم الصمام بدقة في زاوية دوران المُغير، وبالتالي تحقيق ضبط ديناميكي لتوقيت فتح وإغلاق صمامات السحب والعادم.
في ظل ظروف التباطؤ والتشغيل البارد، يحافظ صمام OCV على المغير في حالة القفل والتأخير لضمان استقرار تشغيل المحرك وتقليل الاهتزاز والضوضاء عند التشغيل البارد. تحت ظروف التسارع والأحمال العالية، يقوم الصمام بتحويل دائرة الزيت بسرعة لتقديم توقيت الصمام، وتحسين كفاءة السحب والعادم، وإطلاق أداء قوة المحرك. يضمن زنبرك إعادة الضبط المدمج إمكانية إعادة ضبط الصمام المنزلق بسرعة وقفل ممر الزيت عند إيقاف تشغيل المحرك، مما يمنع اضطراب نظام VVT وانحراف التوقيت أثناء التشغيل التالي. يعمل تصميم قناة التدفق الداخلي المحسّن على تقليل فقدان ضغط الزيت وتأخير الاستجابة بشكل فعال، مما يجعل تعديل نظام VVT لمحرك JAC T8 أكثر حساسية وخطية.
